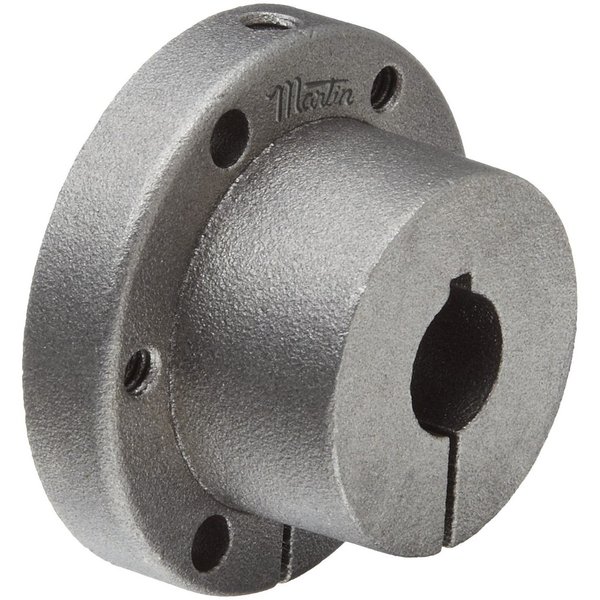

Втулка Dodge 120470 SF X 1-7/8-KW

Особенности и преимущества втулок QD

• Конусность 4 градуса
• Легкая установка и снятие
• Изготовлены с высокой точностью в соответствии с отраслевыми стандартами
• Обычный или обратный монтаж, включая размеры от M до W — эксклюзив DODGE!
• QD является зарегистрированной торговой маркой Emerson Electric

Обычный монтаж

• Легкая установка:
  • Вставьте втулку в изделие
  • Совместите монтажные отверстия в изделии с резьбовыми отверстиями во втулке
  • Установите винты и стопорные шайбы в монтажные отверстия, затяните от руки
  • Наденьте сборку на вал, фланцем вперед
  • Расположите сборку на валу для правильного выравнивания привода
  • Поочередно и равномерно затяните винты с заданным моментом
• Легкое снятие:
  • Выкрутите винты и установите их в резьбовые отверстия изделия
  • Поочередно и равномерно затягивайте винты до освобождения втулки
  • Фланцевая конструкция

Обратный монтаж

• Легкая установка:
  • Вставьте втулку в изделие
  • Совместите монтажные отверстия в изделии с резьбовыми отверстиями во втулке
  • Установите винты и стопорные шайбы в монтажные отверстия, затяните от руки
  • Наденьте сборку на вал, фланцем наружу
  • Расположите сборку на валу для правильного выравнивания привода
  • Поочередно и равномерно затяните винты с заданным моментом
• Легкое снятие:
  • Выкрутите винты и установите их в резьбовые отверстия фланца
  • Поочередно и равномерно затягивайте винты до освобождения втулки

ВАЖНО!

Не используйте смазки или составы против заедания на конических поверхностях отверстия или втулки. Полные инструкции по установке доступны на www.dodge-pt.com. Заказывайте Втулки с коническим зажимом 120470 через MRO Восток Пром с быстрой доставкой и таможенным оформлением.
